Solusi Controller Unifi di Ubuntu yang tidak bisa Mendeteksi Perangkat

Dalam pengelolaan jaringan menggunakan UniFi Controller di Ubuntu, sangat penting bagi pengguna untuk dapat mendeteksi perangkat dengan lancar. Namun, terkadang pengguna menghadapi masalah di mana UniFi Controller tidak dapat mendeteksi perangkat yang seharusnya muncul dalam daftar perangkat. Situasi seperti ini bisa menjadi hal yang membingungkan dan menghambat fungsi yang diharapkan dari UniFi Controller. Tetapi jangan khawatir, artikel ini hadir untuk memberikan solusi yang efektif dalam mengatasi masalah ini. Kami akan membahas langkah-langkah dan teknik yang dapat Anda terapkan untuk memastikan bahwa UniFi Controller di Ubuntu Anda dapat mendeteksi perangkat dengan sukses. Dengan solusi yang dijelaskan di sini, Anda akan dapat mengoptimalkan penggunaan UniFi Controller dan menjaga jaringan Anda berjalan dengan lancar.

Untuk menjalankan UniFi Controller dengan baik, beberapa port penting perlu dibuka di firewall Anda. Berikut adalah daftar port yang perlu Anda buka:

1. Port TCP 8080: Digunakan untuk mengakses antarmuka web HTTP UniFi Controller.

2. Port TCP 8443: Digunakan untuk mengakses antarmuka web HTTPS UniFi Controller (lebih disarankan daripada menggunakan port 8080).

3. Port TCP 8880: Digunakan untuk mengakses antarmuka web HTTP UniFi Controller melalui HTTPS redirect.

4. Port TCP 8843: Digunakan untuk mengakses antarmuka web HTTPS UniFi Controller melalui HTTPS redirect.

5. Port UDP 3478: Digunakan untuk komunikasi STUN (Session Traversal Utilities for NAT) untuk manajemen perangkat UniFi.

6. Port UDP 10001: Digunakan untuk komunikasi antara perangkat UniFi dan UniFi Controller.

Pastikan untuk membuka port ini di firewall Anda agar UniFi Controller dapat berfungsi dengan baik dan perangkat dapat terhubung ke kontroller. Selain itu, pastikan juga bahwa port-port ini tidak diblokir oleh router atau perangkat jaringan lain yang berada di antara perangkat dan UniFi Controller.

Penting untuk menjaga keamanan sistem Anda dengan memperhatikan kebutuhan akses dan mengonfigurasi firewall dengan bijak. Jika Anda tidak yakin tentang pengaturan firewall yang tepat, disarankan untuk berkonsultasi dengan administrator jaringan atau pakar keamanan yang kompeten.



Cara Menghubungkan Agregasi Switch Unifi dengan Huawei

Mozunote.com- untuk temen-temen yang mempunyai mempunyai switch namun sudah terlalu besar trafiknya bisa coba gunakan fitur agregasi dimana dengan fitur ini port swithc bisa di gabungkan sehingga besaran bandwith menjadi berkali lipat dari jumlah switch ynag kita gabungkan. biasanya ini kita gunakan untuk backbone atau Trunking antar switch.

Setup Sophos Management Web Configurations

1.  Untuk agregasi switch unifi sangat lah mudah kita tinggal masuk ke kontroller kemudian pilih switch menjadi tipe agregasi dan tinggal pilih portnya dari mana sampai mana

Aturan Dalam Pembuatan Agregasi dalam switch unifi ;

- Maximal 6 port yang digabung dan harus port yang berurutan contoh 1 sd 6

- Hanya Suport   LACP (802.3ad) .

- Tidak Suport Multi-chassis Link Aggregation Group (MLAG).

2. Untuk Setting switch Huawei Bisa menggunakan GUI atau pun cli namun  karena switch huawei yang kami miliki udh cukup lama jadi kasi pake cli saja

- Membuat ETH-Trunk dan LACP mode

system-view

interface Eth-Trunk4

 description to Sophos LACP

 port link-type trunk

 port trunk allow-pass vlan 10 to 40 500

 mode lacp

 lacp preempt enable

- Pilih Port mana saja yang akan di gabung dan masukan kedalam ETH-Trunk yang sudah kita buat

interface GigabitEthernet1/0/16

 eth-trunk 4

interface GigabitEthernet1/0/17

 eth-trunk 4

3. Terakhir kita test koneksi jika berjalan lancar berarti berhasil, waloupun kita setting agregasi 4 port jika satu port saja yang terhubung maka tetap akan berjalan normal hanyak saja bacnwidth yang berkurang.

untuk switch huawei versi tertentu lacp nya tidak suport dengan Sophos terbaru, mungkin perlu upgrade firmware untuk switch huaweinya, sekian saja semoga bermanfaat.

Cara Mudah Konfigurasi IP port Forwarding Menggunakan Sophos

Mozunote.com Sophos mempunyai banyak fitur tentunya standar fitur UTM sudah pasti ada namun memang cara penggunaanya yang berbeda seperti Huawei, sonic wall atau mikrotik, walaupun berbeda namun pada dasarnyanya sama jadi untuk kamu yang pakaki sophos XG ga usah takut untuk fitrur-fitur standar firewall  sudah pasti ada.

Kali ini saya akan bahas fitur IP dan Port forwarding dari IP public ke IP local Server, tujuanya adalah agar Server dapat di publish ke internet biasanya digunakan untuk web server atau bisa juga server lainya.

untuk skema ip dan port porwarding ini adalah Satu  IP public di forward ke IP local dengan  Port yang digunakan adalah 80 dan 443

Berikut contoh konfigurasinya;

1. Buka Sophos web management masuk ke Firewall  Klik + Add Firewall Rule kemudian Pilih Business Aplication Rule

2. masuk di Business Aplication Rule pertama pilih Aplication Template Nat/Full NAT/ Load Balancing seperti pada gambar dibawah

Berikut Tahapan-tahapanya bisa disesuaikan dengan gambar dibawah

- Aplication Template:  Nat/Full NAT/ Load Balancing

- Rule Name : Nama Rule Bebas

- Source Zone : Bisa dipilih dari mana saja jika ingin dari semua arah pilih any saja, merupakan asal - trafik datang menuju ke server yang akan di orwart ke public

- Allowed Client Zone : ini juga bisa dipilih dari arah man namun kita pilih any saj aagar bisa di akses dari arah man asaja

3. Untuk meneruskan IP public yang ada di port 2 ke IP local si server kita harus membuat IP public alias atau IP public lain selalin untuk WAN internet namun port yang digunakan port yang sama yaitu port WAN

    - Destination Host/ Network : merupakan interface wan yang berisi ip public yang akan kita forward ke ip local server

    - Forward type : jika banyak port pilih port list , jika hanya satu port pilih port saja

Jika Port yang dituju sama dengan Port yang di portward maka tidak usah di ceklis 'Change Destination Port'  ini maksudnya adalah jika kita ingin memforward port 80 ke port lain di publik contoh ke port 8080 atau 443 ke 8443 di public itu semua bisa dilakukan dengan menggunakan fitur tersebut di sophos

    - Protected Server : Masukan IP local dari Server

3. Untuk Protected Zone sesuaikan dengan zona Segmen IP yang dipakai oleh IP si Server ketika dibuat bisa di DMZ server atau LAN server .

Jika sudah selesai dibuat maka rule firewall untuk forward IP public ke IP local di Sophos akan terdaftar didepan dengan list rule firewall lainya.

Oke teman-teman sekian tutorial sophos nya brang kali bermanfaat. Terimakasih



Port LAG

Port LAG dalam Sophos sama hal nya dengan  (Link Aggregation) atau bound port merupakan sistem yang menggabungkan 2 port atau lebih maximum 4 port di shopos sebagai backup atau menambah bandwidth dengan menggabungkan lebih dari 1 port.

manfaat dari Lag port ini dapat meningkatkan kecepatan yang digabungkan, jika 1 port 1Gigabit maka gabungan lebih dari 1 port tentu akan menambah kecepatanya berkali lipat, disamping sebagai cadangan jika salah satu port tidak berfungsi maka koneksi akan di backup oleh port lainya yang tergabung dalam Lag. Port Lag biasanya digunakan sebagai Trungking dalam jaringan.

Untuk cara konfigurasinya sangat mudah dan praktis ;

Login kedalam Sophos Web management admin

Kemudian Pilih Menu Select Network - Interfaces - Add Interfaces - Add LAG kemudian isis paramenternya sebagai berikut ;

Setelah klik add lag ada beberpa hal yang wajib kamu isi sebagai media informasi dari port Lag yang akan kamu buat, untuk pengisian agar diperhatikan agar port Lag yang dibuat dapat berfungsi dengan baik ;

Interface name: Isi Untuk Nama Port Lang

Member Interface: Masukan port mana saja yang akan di gabung menjadi port Lag ini, minimal 2 port dan maximal 4 port.

Mode: ada 2 mode lag disini saya pakai yang 802.3ad (LACP)  agar speed nya di gabung dari semua port yang digabungkan

Zone: Sesuaikan dengan KOnsep networking yang akan dibuat, karena sy menggunakanya untuk LAN dan Trunking makan Zone nya saya masukan ke LAN.

IP Assignment: Pilih IP static atau DCHP, saya saran kan untuk LAg ini setting statik saja sebagai trunking

Netmask: Isi Netmask sesuaikan dengan IP

Simpan Konfigurasi

Setelah selesai maka Port Lag yang dibuat akan ditampilkan dihalaman Network seperti gambar dibawah.

Sangat mudah, namun ada hal yang tidak biasa yaitu port gabungan lag/bound interface / eth port untuk produk sophos ini masih tidak mau ngobrol dengan Vlanif dari produk Huawei, untuk itu buat kamu yang mempunyai produk huawei agar tidak digabung dengan sophos karena antara port gabungan tidak mau ngobrol atau tidak suport dan yang kedua vlaninf yang merupakan IP untuk koneksi ke interface magement juga masih belum bisa suport.

sekian semoga bermanfaat.



Setup Sophos management Web Configuration

Sophos merupakan perusahaan multi produk asal eropa, perusaan ini terkenal dengan antivirus endpoint dan Perangkat UTM firewall nya untuk kelas Network Enterprise. buat kamu yang sedang mempelajari firewall XG Server nya sopho , kali ini saya akan banyak membahas tutorial setup firewall sophos, mulai dari network , sampai dengan contoh konfigurasi firewall.

Untuk XG Server Sophos, untuk awal setup setelah perangkat di unboxing adalah cek IP melalui monitor langsung melalui port HDMI di belakang Server XG, jika belum di set IP nya makan kamu isi Dulu IP nya agar kita bisa masuk ke Web management Untuk Configurasi selanjutnya.

Cara Mudah Konfigurasi IP Port Forwarding Menggunakan Sophos

1. IP Default Web Mangement Config nya adalah https://172.16.16.16:4444  Jika Belum di set Ip untuk perangkatnya, Gunakan HDMI colok langsung ke monitor dan XG server , jangan lupa colokan juga keyboard nya, maka akan tampil tampilan console berikut ;

2. untuk pilih nomor 1 kita ketik aja angkka 1 kemudian Enter maka akan masuk ke network configuration menu, sebelum masuk ke menu ini kamu akan melihat port nya sudah ter isi IP atau belum, jika sudah ter isi kamu bisa langsung panggil ip itu di browser setelah menyamakan segmen ip nya terlebihdahulu dengan laptop, maka web management configuration akan muncul.

3. Jika Belum ada IP nya maka kamu set terlebih dahulu pilih interface Configuration kemudian akan muncul pertanyaan kamu tinggal pilih 'y' kemudian enter dan mulain lah masukan IP yang sesuai kehendak kemudian simpan.

4. Jika telah berhasil memasukan IP untuk web management kamu tinggal panggil IP itu melalui Web browser setelah sebelumnya laptop disesuaikan dengan IP dari XG server maka akan muncul tampilan web config seperti dibawah

Sekian temen-temen setup sophosnya, semoga bermanfaat.



Ini Rahasia Cara Reset Password Switch Huawei

Mozunote.com- Saat ini Cina menguasai berbagai bidang teknologi, berbekal dari meniru sistem orang dan akhirnya mereka berhasil menciptakan banyak teknologi baru, mereka masuk ke berbagai negara dengan membawa teknologinya namun dinegaranya sendiri mereka ketat untuk memasarkan teknologi dari negara lain.

salah satu perusahaan cina yang kontroversial saat ini adalah Huawei walalu banyak di caci maki oleh barat, namun perusahaan milik komunis ini laris manis dipasaran dan tentunya dipasar indonesia juga.

walalu kualitas kalah dari sainganya dari barat, namun switch Huawei Ini membanjiri pasar indonesia , nah buat kita para teknisi mau ga mau pake alat yang sudah dibeli oleh perusahaan bukan ? mungkin yang masih bingung cara reset switch huawei ini berikut cara lengkapnya.

1. Siapkan kabel konsol dan install drivernya sampai selesai di komputer atau laptop.

2. Sambungkan kabel konsol ke Port console Switch ke laptop atau komputermu contoh seperti pada gambar dibawah;

Port Console kadang berbentuk seperti port RG 45 namun ada label console nya

3. Siapkan Program Putty kemudian setting serial seperti gambar dibawah , sesuaikan port com dengan nomor port com yang ada di komputermu, caranya lihat saha di device manager dan liat nomor com yang sesuai.

4. Setelah Tersambung puty dengan consol dari switch, kita akan masuk ke sistem recovery dari si switch Huawei ini, caranya ketika masih dalam keadaan tersambung dengan consol dan putty, kita restart saja switch nya sambil tekan ctrl+ b   di console putty sehingga nanti masuk ke recovery mode nya si switch dan muncul menu sebagai berikut ;

Pilih Menu nomor 7 kemudian enter , maka semua password dari swtich Huawei akan direset jadi kembali ke dafault.

5. Mausk Ketahap berikutnya adalah pilih menu nomor 1 kemudian enter, nanti switch akan restart sendiri, kita tunggu saja sampai masuk ke consol seperti biasa dan masukan saja  password defaultnya yaitu  Admin@huawei.com  atau admin@huawei.com nanti akan minta untuk membuat password baru kamu tinggal masukin saja password yang baru.

Oke temen-temen selesai sudah cara reset switch Huawei ini, mudah bukan tidak ribet, jika ada masalaha dikoneksi kebel konsol coba pake kabel dengan merek vention atau Aten, pernah saya pake kebl console merek baffo ga nyambung-nyambung ke  switch Huawei ini, entah masalahnya apa padahal sama-sama merek cina.



Mozunote.com- Studi kasus kali ini kita pakai routerboard Mikrotik yang kita beli, yang dimana menurut saya lebih efektif secara penggunaan bahkan untuk sekal rumahan pun sudah banyak routerborad murah yang bisa kita beli.

Untuk akses mikrotik ada banyak cara  bisa dengan Cli atau command line menggunakan telnet, ssh, atau console serial port.

cara kedua yaitu dengan menggunakan GUI, cara ini lebih mudah untuk para pemula dan menggunakn program winbox yang bisa kita download dan running di laptop kita.

Secara umum Mikrotik mempunyai IP default 192.168.88.1/24 pada port ether1, sedang untuk username default nya itu  'admin' untuk password dikosongkan saja. berikut tampilan awal isi dari winbox mikrotik;

1. Banyak fungsi dari mikrotik ini, namun untuk pemula fokus di masukin IP Publik di port WAN dan membuat IP local untuk laptop kita nanti

2. Pertama kita buat Ip address masu kemenu addresses seperti dibawah, pertama kita buat IP Untuk IP public yang kita dapat dari provider internet, untuk routerboard yang baru sebenernya lebih mudah karea user interfacenya sudah secara default mempunyai Port WAN dimana kita tinggal masukan saja alamat IP public kita disana.

3. Buat Ip address dengan klik tombol tanda + seperti dibawah, isi bagian address contoh Ip 103.135.214.50/24 dan pilih interface nya akan di tempatkan di port berapa. contoh di port 1

4. Buat IP kembali kali ini untuk IP local dengan cara yang sama, untuk kali ini isikan bagian address dengan contoh IP local 192.168.1.1/24 dan interface di ether 2 atau port 2.

5. Buat setingan firewall aga ip public dapat diakses oleh ip local

6. Caranya Mudah masuk ke menu IP-Firewall-masuk ke Tab Nat dan klik tombol + untuk menambahkan rule baru.

7. isi menu chain dengan srcnat, dan Out Interface dengan ether atau port WAN yang tadi sudah di setting.

Masuk ke tab Action isi dengan pilihan masquarade

8. Agar laptop kita mendapat IP local dengan otomatis, kita akan mengaktifkan dhcp ip sebagai berikut;

Masuk Ke IP--Pool dan klik tombol + untuk menambah Pool IP

masukan IP di addreess contoh kita masukan ip local yang akan jadi otomati dhcp ke laptop kita

192.168.1.10-192.168.1.200 kemudian klik ok

9 . Masuk Ke IP DHCP Server kemudian klik + untuk menambahkan rule baru.

Masukan Nama

Interface : Ip local kita tadi di ether 2 atau port 2

address pool : pool yang kita buat tadi pasti ada pilihanya. apply dan ok

Jangan tutup dulu  Kotak DHCP Servernya, kita masuk ke tab Network dan masukan setingan berikut ;

address : ip local yang kit abuat tadi 192.168.1.1/24

Gateway : kita arahkan ke 192.168.1.1

DNS Servers : kita masukan saja DNS IP local yaitu 192.168.1.1

10. Terakhir kita setting untuk DNS public kita yang kita dapat dari provider;

Masuk ke Menu IP--DNS - Masukan DNS server dari Provider kita, contoh DNS google 8.8.8.8 atau 8.8.4.4 kemudia ok

Sampai disini sebenarnya sudah bisa jalan, colokan laptop kamu di port 2 uanitu port ip local yang kitasetting tadi dan jika laptop kamu sudah mendapat ip local  antara 192.168.1.10 sampai 192.168.1.200 dan mendapat akses internet, artinya kamu berhasil.

Jika ada yang kurang dimengerti atau saya lupa masukan dalam SIMULASI ini mohon di komen saja di bawah. Terimakasuh, semoga bermanfaat.



Mozunote.com- Punya lokasi Hostspot geratis tapi terlalu jauh untuk ditangkap sinyalnya dari rumah? ini adalah cara efektif dan murah untuk menembak sinyal Wifi dari jauh.

Banyak Perangkat wifi enterprise yang bagus dan stabil untuk menembak sinyal wifi dari jauh walaupun demikian harga nya sangat mahal dan tidak cocok untuk sekala rumahan.

Menangkap sinyal bisa untuk 2 mode,

1 . Menangkap sinyal wifi dan langsung diterima kedalam laptop/pc

2.  Menangkap Sinyal wifi dan diterima dalam router kemudian dialirkan ke laptop dll.

kedua cara tersebut memiliki keunggulan tersendiri dimana mode 1 lebih murah namun hasil yang didapat tidak mudah untuk disebarkan lagi secara luas karena powenya hanya dilaptop atau pc. Untuk mode 2 memang butuh perangkat lebih mahal, namun internet yang didapat dari sinyal wifi bisa disebarkan kembali lebih luas dengan mudah.

Untuk Pertama saya akan bahas mode 1 atau pertama, dengan asumsi harga barang yang murah yang bisa dibeli online;

1. Siapkan USB Wifi yang mempunya Lubang antena, saya pakai TP-LINK TL-WN722N

2. Siapakan Antena Grid dan pigtail  (kabel penghubung ke antena)

3. Cara pasang sangat mudah, lepaskan antena bawaan dari TP-LINK TL-WN722N  kemudian ganti dengan antena grid yang sudah kita beli, pasang antena di atas dan arahkan ke posisi dimana wifi geratis tersebut berada.

Dengan cara ini kita dapat menembak Hotspot wifi dari jarak 1 - 5km tergantung kondisi target dilapangan, banyak spesifikasi antena dan adaptor wifi yang lebih bagus namun tentu saja harganya juga mahal. dengan spesifikasi ini kamu hanya mengeluarkan uang Rp340.000 sudah isa ber wifi geratisan selama target wifi itu tersedia.

selamat mencoba, semoga bermanfaat.



Persiapan

1．komputer dan modem router dalam keadaan mati

2．Colokan Kabel dari modem ke router melalui port wan

3．Setelah selesai colok-colok  baru nyalain perangkatnya.

Topologi Jaringan :

Step 1

login ke web management nya tplink

caranyak dengan buka google chrome atau browser lain,  kemudian ketikan alamat ip dari siperangkat tersebut contoh IP address http://192.168.0.1 atau  http://192.168.1.1. untuk username dan password biasanya ada di belakang perangkat.

Step 2

konfigurasi  type koneksi WAN

caranya  pilih  click Network > WAN di menu kiri kemudian Rubah Wan Connection Type menjadi PPPoE



Step 3

Maukan informasi username dan Password yang sudah diberikan oleh Provider Internet atau ISP. contoh seperti berikut;



Step 4

simpan atau save



Step 5

Tungggu sampai koneksi tersambung ke provider kemudian cek di menu status seperti dibawah

Step 6

Jika tidak terdeteksi IP Wan atau no Internet Akses coba cara berikut ;

- matikan semua perangkat terlebih dahulu beberapa menit kemudian nyalakan kembali

- nyalakan Modem DSL pertama kemudian router kemudian baru Komputernya terakhir.

Note : Walaupun sekarang banyak sekali modem router terbaru namu intinya tetap sama cara settingnya, untuk setting wifi  dan lain-lain bisa gampang kita set jika diperlukan komen aja di bawah;

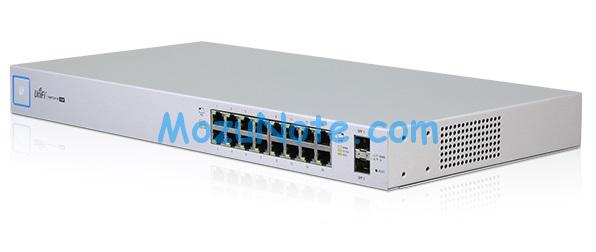

Mozunote.com Oke temen-temen saat ini banyak sekali teknologi wifi dan switch dengan sistem kontroller, salah satunya yang murah meriah dan kualitas cukup bagus yaitu unifi dari ubiquiti.

Dalam peraktek lapangan seringkali administrator kadang membutuhkan multi vlan dalam satu port guna memenuhi kebutuhan dari akses point wifi yang digunakan.

switch unifi dapat dikonfigurasi secara remote melalui sistem kontroller unifi yang sudah dipasang sehingga sangat memudahkan administrator dalam membangun jaringan secara cepat.

Berikut cara mudah konfigurasi vlan switch unifi

1. Buka terlebih dahulu sistem kontroller dari unifi yang sudah dipsang, kemudian masuk ke setting - network dan create vlan, buat vlan yang kita inginkan kemudian seuaikan dengan vlan di router yang kita setting sebelumnya  kemudian simpan.

2. Cek vlan yang telah kita buat, kita bisa membuat banyak vlan sesuai kebutuhan. jika sudah tertera dalam tebel artinya vlan sudah siap digunakan.

3. Keluar dari setting masuk ke menu hardware pilih switch yang akan kita setting kemudian klik menu konfigurasi di kanan.

4. Buka menu port kemudian pilih port mana yang akan kita setting dan gunakan, kemudian edit selected port

5. Pilih vlan yang akan kita masukan kedalam port tersesbut kemdian apply

6. Cek aktifitas port yang tersambung kedalam perangkat akses point dalam insights, disana kita bisa melihat aktifitas dari switch yang tersambung kedalam berbagai perangkat jaringan ataupun pc.



Dengan demikian maka akses point yang tersambung kadalam port tersebut akan membawa informasi mengenai vlan yang telah disimpan dalam port tersebut sehingga ketika client tersambung kedalam akses point maka router akan menerjemahkan vilan yang di tag kedalam IP local yang di siapkan oleh router.

Sekian penjelasan singkat bagaiman setting vlan dalam switch unifi, semoga bermanfaat
